圧力計・圧力センサにはどんな種類がある?原理や特徴を徹底解説!



2026年9月21日更新

この記事を書いた人

機電系専門ライター Div.長谷川
「FREE AID」編集部:長谷川

大手メーカー「コマツ」、「オムロン」などで7年間、アナログ回路エンジニアとして設計・評価業務に従事。
ECU、PLCなどのエレキ開発経験を多数持つほか、機械商社での就労経験も有する。
株式会社アイズ運営の機電系フリーランスエンジニア求人情報「FREEAID」専属ライターとして、
機電分野の知識と実務経験を活かし、専門性の高い記事執筆を行っている。

圧力計・圧力センサの種類とは?

圧力計や圧力センサは、気体や液体などの圧力を測定するための機器です。圧力を測定する原理には、液体の液面差を利用する方法や、弾性体の変形を利用する方法、変形による電気的な特性の変化を利用する方法など、さまざまな種類があります。

圧力計・圧力センサを選定する際は、測定する圧力の範囲だけでなく、必要な精度、応答性、測定対象の流体、温度や振動などの使用環境、出力信号の種類などを考慮する必要があります。本記事では、圧力計と圧力センサの違いを整理したうえで、それぞれの代表的な種類について、測定原理や特徴を解説します。

圧力センサと圧力計の違い

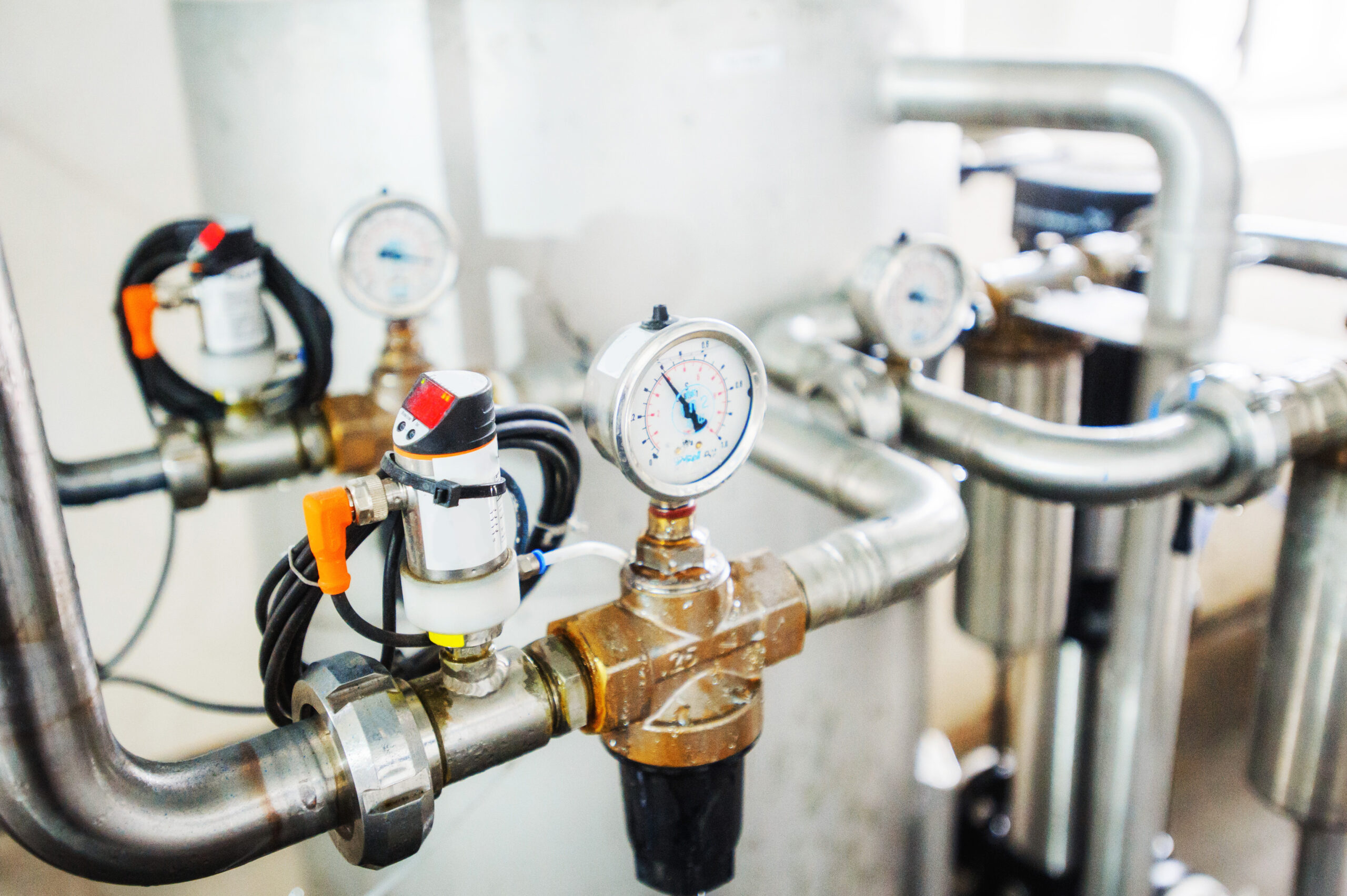

圧力センサと圧力計の違い

圧力センサと圧力計は、どちらも圧力を測定するための機器ですが、測定した圧力の扱い方に違いがあります。圧力計は、測定した圧力を指針やデジタル表示などによって、その場で確認できるようにする機器です。代表的な機械式圧力計では、圧力によってブルドン管やダイアフラムなどの機械要素が変形し、その変位を指針の動きに変換して圧力を表示します。電源を必要とせず、現場で圧力を直接確認できることが大きな特徴です。

一方、圧力センサは、圧力を電気信号に変換して出力する機器です。出力信号には、4~20 mAや0~10 Vなどのアナログ信号のほか、デジタル通信を利用するものもあります。PLCやマイコン、制御装置などに接続することで、圧力の監視や制御、データ記録などに利用できます。

なお、圧力計と圧力センサは完全に別の測定原理を持つわけではありません。例えば、ダイアフラムの変形を利用する圧力計や圧力センサがあるように、同じ検出原理を異なる形態の機器に利用することもあります。

そのため、圧力計と圧力センサを選定する際は、単純にどちらが優れているかではなく、現場での目視確認が必要なのか、制御装置への信号入力が必要なのか、必要な精度や応答性はどの程度なのかといった用途に応じて選ぶことが重要です。

圧力計の種類

圧力計の種類

それでは、圧力計や圧力センサの種類とそれぞれの仕組み、特徴を詳しく紹介します。まずは圧力計を2種類紹介します。

液柱式圧力計(マノメータ)

液柱式圧力計(マノメータ)は、圧力差によって液面に高低差が生じることを利用して圧力を測定する圧力計です。構造がシンプルで、測定原理も分かりやすいことが特徴です。代表的なものとして、U字管圧力計、単管圧力計、傾斜管圧力計などがあります。基本的には管内に液体を入れ、片側に基準となる圧力、もう片側に測定対象の圧力を加えます。両側の圧力に差があると液体が移動し、液面に高低差が生じます。

この液柱の高さを測定し、使用する液体の密度と重力加速度から、圧力差を求めることができます。圧力差ΔP、液体の密度ρ、液柱の高さh、重力加速度gの関係は、基本的に「ΔP=ρgh」で表されます。

液柱式は構造がシンプルで、圧力差と液柱の高さの関係から直接測定できるため、測定原理が明確で信頼性が高い方式です。特に、比較的小さな圧力差を測定する用途に適しています。一方で、測定する圧力差が大きくなるほど液柱の高さも大きくなるため、高圧の測定や装置の小型化には向いていません。

機械式圧力計

機械式圧力計は、圧力によって弾性体が変形することを利用して圧力を測定する方式です。圧力によって生じた変位を機械的な機構で指針の動きに変換し、目盛りから圧力を読み取ります。代表的な方式として、「ブルドン管式」「ダイアフラム式」「ベローズ式」があります。それぞれ圧力を検知する部分の構造が異なり、測定できる圧力範囲や感度、耐久性などに違いがあります。

ブルドン管式

ブルドン管式は、断面が楕円形などの金属管を湾曲させた「ブルドン管」を利用して圧力を測定する方式です。産業設備や配管などで広く使用されている代表的な機械式圧力計です。

測定対象の流体をブルドン管の内部に導くと、管の内側に圧力が加わります。内圧が高くなると、断面が楕円形のブルドン管は円形に近づくように変形します。この変形によって、湾曲した管は曲率が小さくなる方向に変位し、閉じた先端部分が動きます。

ブルドン管の先端にはリンク機構や歯車機構などが接続されており、この変位を回転運動に変換することで指針を動かします。指針の位置を目盛りと照らし合わせることで、加えられた圧力を読み取ることができます。

ブルドン管式は、構造が比較的シンプルでありながら、低圧から高圧まで幅広い圧力範囲に対応できることが特徴です。そのため、工場の配管やポンプ、コンプレッサなど、さまざまな産業設備で使用されています。

ダイアフラム式

ダイアフラム式は、薄い膜状の弾性体(ダイアフラム)に圧力を加え、その変形量から圧力を測定する方式です。ダイアフラムの片側または両側に圧力を加えると、圧力差に応じてダイアフラムがたわみます。この変位を機械的な機構で指針の動きに変換することで、圧力を表示します。

ダイアフラムは比較的小さな圧力でも変形しやすいため、低圧の測定に適しています。また、ダイアフラムの材質や構造、接液部の構成を工夫することで、腐食性のある流体や粘性の高い流体などにも対応できます。

ベローズ式

ベローズ式は、蛇腹状に加工した金属製などのベローズに圧力を加え、その伸縮による変位を利用して圧力を測定する方式です。ベローズの内部または外部に圧力が加わると、圧力差に応じてベローズが軸方向に伸び縮みします。

この変位をリンク機構などによって指針の回転運動に変換することで、圧力を表示します。ベローズは軸方向に比較的大きな変位を得やすいため、小さな圧力変化を機械的な変位として取り出す用途に適しています。また、構造によっては圧力差を測定する差圧計として利用することもできます。

【機電系エンジニア必見!】フリーランス案件掲載中▶

圧力センサの種類

圧力センサの種類

続いて、圧力センサの種類を紹介します。

ひずみゲージ式

ひずみゲージ式は、圧力によって変形するダイアフラムなどにひずみゲージを取り付け、変形に伴う電気抵抗の変化から圧力を測定する方式です。ひずみゲージは、貼り付けた対象が伸びたり縮んだりすると、ゲージ自身の抵抗値が変化する性質を利用しています。

圧力によってダイアフラムが変形すると、そこに取り付けたひずみゲージにもひずみが生じるため、その抵抗変化を電気信号として検出することで圧力を求めることができます。実際の圧力センサでは、微小な抵抗変化を検出するために、ホイートストンブリッジ回路などが利用されます。

ひずみゲージには、金属線や金属箔を使用したもののほか、金属薄膜を形成したものや半導体を利用したものがあります。半導体式は大きな抵抗変化を得やすく高感度である一方、温度による特性変化が大きい場合があるため、温度補償を含めてセンサを設計する必要があります。

静電容量式

静電容量式は、圧力によるダイアフラムの変形を、電極間の静電容量の変化として検出する方式です。ダイアフラムと固定電極を向かい合わせて配置し、圧力によってダイアフラムが変形すると電極間の距離が変化します。この距離の変化に伴う静電容量の変化を電気信号に変換することで、圧力を測定します。

静電容量は電極間の距離によって変化するため、ダイアフラムの微小な変位を検出しやすいことが特徴です。そのため、低圧や微小な圧力変化を高感度に測定する用途にも利用されています。

一方で、電極間の距離が小さい構造では、ダイアフラムへの異物の付着や水分などが測定特性に影響する場合があります。また、温度変化によってダイアフラムや電極の寸法が変化すると、測定誤差につながることがあります。

圧電式

圧電式は、圧電効果を利用して圧力を電気信号に変換する方式です。圧電素子に圧力や力が加わると、その変化に応じて電荷が発生するため、この電荷を電気信号として検出することで圧力を測定します。

圧電素子は圧力の変化に対して高速に応答できるため、エンジンの燃焼圧力や衝撃圧力、流体の脈動など、時間的に変化する圧力の測定に適しています。特に、急激な圧力変化や高周波の圧力変動を測定する用途で利用されています。

一方で、圧電素子から発生する電荷は時間の経過とともに漏れなどによって変化するため、一定の圧力を長時間測定する静的な圧力測定には一般的に向いていません。

光学式

光学式は、圧力によって生じるダイアフラムなどの変位を、光の反射や干渉、光量などの変化として検出する方式です。光源や光検出器、光ファイバなどを利用して、圧力による微小な変化を光学的に測定します。

光を利用して圧力を検出するため、電気的なノイズや電磁界の影響を受けにくいことが特徴です。そのため、強い電磁ノイズが発生する環境や、高電圧設備など電気的な絶縁が求められる場所での圧力測定に適しています。

また、光ファイバを利用する構成では、センサ部と信号処理部を離して設置できるため、電気配線を引きにくい場所や特殊な環境で利用できる場合があります。一方で、一般的な電気式の圧力センサと比較すると構造や信号処理が複雑になりやすく、用途によってはコストが高くなる点に注意が必要です。

関連記事:  「Board Designer」のCR5000シリーズとは?使い方や操作方法を解説!

まとめ

今回は、圧力計・圧力センサの代表的な種類と、それぞれの測定原理や特徴について解説しました。圧力計には、液柱の高さから圧力差を求める液柱式や、ブルドン管、ダイアフラム、ベローズなどの変形を利用する機械式があります。一方、圧力センサには、ひずみゲージ式や静電容量式、圧電式、光学式などがあり、それぞれ圧力を電気信号へ変換する原理が異なります。

今回は主要な6種類の測定方式を紹介しましたが、他にも様々な測定手法があり、用途に応じて使い分けが行われています。特に特殊な用途で使う場合は、測定原理によって生じる特徴を理解し、選定を行うのが重要です。
