デカップリングコンデンサは、ICなどの電源端子付近に配置し、電源電圧の変動やノイズを抑えるために使用されるコンデンサです。マイコンやロジックIC、アナログICなど、さまざまな電子回路で使用されています。

デカップリングコンデンサを配置する際は、適切な容量を持つ製品を選び、ICとの距離なども考慮することで効果を最大化できます。本記事では、そんなデカップリングコンデンサの役割や種類、選び方、回路設計で確認したいポイントを解説します。

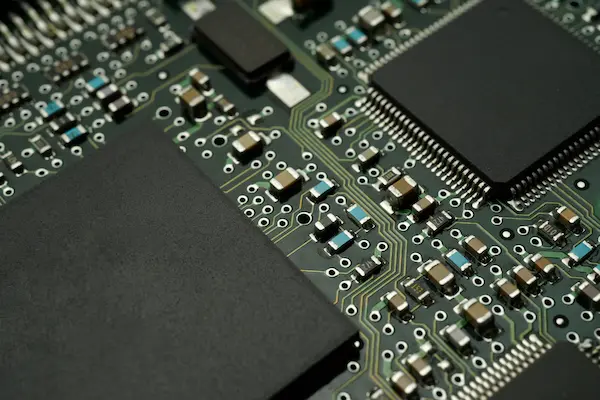

デカップリングコンデンサとは？

デカップリングコンデンサとは、ICなどの電源端子付近に配置し、電源電圧の変動やノイズを抑えるためのコンデンサです。IC内部の回路が動作すると、内部のトランジスタのスイッチングなどによって、電源端子から流れ込む電流が時間的に変化します。

この電流変動が電源配線のインピーダンスによって電圧変動を引き起こすと、ICの誤動作やほかの回路へのノイズ伝搬につながることがあります。デカップリングコンデンサは、こうした電流変動に対して一時的に電流を供給し、ICの電源電圧が変動するのを抑える役割を持ちます。

特に、マイコンやFPGA、ロジックICなど、高速に内部回路が切り替わるデバイスでは重要な部品です。

デカップリングコンデンサの役割

電源電圧の変動を抑える

ICの内部回路がスイッチングすると、短時間に電源電流が変化することがあります。電源を供給する配線には抵抗やインダクタンスが存在するため、電流が急激に変化すると、配線のインピーダンスによってICの電源端子で電圧変動が発生します。

ここで、デカップリングコンデンサをICの近くに配置すると、電流が急激に変化した際にコンデンサから電流を供給できます。これにより、電源配線から供給される電流の変化を補い、ICの電源電圧の変動を抑えられます。

電源ノイズの伝搬を抑える

ICのスイッチングなどによって発生したノイズは、電源ラインを介してほかの回路へ伝わることがあります。特に、複数のICが同じ電源を使用している場合、一つのICで発生した電源電圧の変動やノイズが、電源ラインを通じてほかのICに影響することがあります。

デカップリングコンデンサをICの電源端子付近に配置すると、ICで発生する電流変動に対して局所的に電流を供給できるため、電源配線を流れる電流の変化を抑えられます。これにより、電源ラインを介したノイズの伝搬を抑える効果が期待できます。

また、コンデンサは周波数によってインピーダンスが変化するため、対象となるノイズの周波数帯に応じたコンデンサを選定することが重要です。

デカップリングコンデンサの設計ポイント

デカップリングコンデンサは、ICが必要とする容量を確保するとともに、使用条件での容量低下や周波数特性なども考慮する必要があります。

必要な容量を確保する

当然ではありますが、デカップリングコンデンサの選定では、ICの電源電圧の変動を抑えられるだけの容量を確保することが重要です。容量が不足すると、ICの電源電流が変化した際に電源電圧が変動しやすくなります。

容量値は、ICのデータシートやリファレンス回路に推奨値が記載されている場合は、それに合わせて選定します。ICによって必要な容量やコンデンサの個数が異なるため、0.1µFなどの一般的な値を一律に適用するのではなく、使用するICの仕様を確認することが重要です。

ただし、ICによってはデカップリングコンデンサの推奨値が示されていなかったり、推奨回路に記載されていなかったりする場合もあります。その場合でも、ICの電源電流が変化して電源電圧の変動が問題になりやすい箇所ではコンデンサの要否を検討する必要があります。

DCバイアスによる容量低下を確認する

デカップリングコンデンサには積層セラミックコンデンサ（MLCC）が通常用いられますが、その場合はDCバイアスによる実効容量の低下が重要な確認項目になります。

積層セラミックコンデンサは、直流電圧を印加すると容量が低下する特性があります。特に高容量のMLCCでは、定格容量に対して実際に使用できる容量が大きく低下することがあるため、定格容量だけを見て選定すると、想定していた容量を確保できないことがあります。

そのため、デカップリングコンデンサを選定するときは、定格容量だけでなく、実際の印加電圧でどの程度の容量が得られるかを確認することが重要です。メーカーのデータシートや特性グラフからDCバイアス特性を確認し、必要な容量を確保できる部品を選定します。

ESR・ESLと周波数特性を確認する

デカップリングコンデンサは、使用する周波数帯で十分に低いインピーダンスを持つことが重要です。コンデンサにはESRやESLなどの寄生成分があるため、周波数によってインピーダンスが変化します。低い周波数では容量成分の影響が大きい一方、高い周波数ではESLの影響が大きくなり、インピーダンスが上昇します。

そのため、高速に動作するICのデカップリングでは、容量値だけでなく、使用する周波数帯でインピーダンスが低くなるかを確認します。

ICの電源端子の近くに配置する

デカップリングコンデンサでは、容量値だけでなく、ICとの距離も重要となります。ICの電源端子とコンデンサの間の配線が長くなると、電流経路の寄生インダクタンスが大きくなりやすいです。ICが短時間に必要とする電流をコンデンサから供給する場合でも、電流経路のインダクタンスが大きいと、電流変化に伴う電圧変動が発生しやすくなります。

そのため、デカップリングコンデンサはICの電源端子とGND端子の近くに配置し、電源－コンデンサ－GNDで形成される電流ループを小さくすることが重要です。コンデンサからGNDへ戻る経路にも寄生インダクタンスが存在するため、GND側の配線もできるだけ短くするとよいでしょう。

また多層基板では、GNDプレーンへのビアの配置なども含めて、高周波電流が流れる経路全体を考慮した設計が必要となります。

実際の動作状態で電源電圧を確認する

デカップリングコンデンサは、部品の選定や配置だけでなく、実際の動作時に電源電圧がどの程度変動するかを確認することも重要です。例えば、ICの負荷が大きく変化する動作や、複数の回路が同時に動作する条件では、電源電流が大きく変化して電源電圧が変動することがあります。

通常動作時だけでなく、電源電圧の変動が大きくなりやすい動作状態でも、ICの電源端子で電圧変動やノイズが許容範囲に収まっているかを確認します。オシロスコープなどで実際の電源端子の波形を確認し、必要に応じてデカップリングコンデンサの容量や配置、電流経路などを見直します。

まとめ

今回は、デカップリングコンデンサの役割や設計上の注意点を技術者向けに解説しました。デカップリングコンデンサは、ICの電源電圧の変動や電源ラインの高周波ノイズを抑えるために使用されるコンデンサです。ICが短時間に必要とする電流をコンデンサから供給することで、電源配線から供給する電流の変化を補い、ICの電源電圧を安定させます。

デカップリングコンデンサを設計するときは、必要な容量だけでなく、MLCCのDCバイアスによる容量低下やESR・ESL、使用する周波数帯でのインピーダンスなども確認する必要があります。また、ICの電源端子からコンデンサ、GNDまでの電流経路を短くし、寄生インダクタンスを抑えることも重要です。

これらの部品特性や基板上の電流経路を確認するとともに、実際の動作状態で電源電圧の変動を評価し、安定した電源供給ができるよう適切なデカップリング設計に役立ててください。
