    電気の力で加熱・冷却をしたい時に活躍する「ペルチェ素子」。どのような仕組みで動いているかなど、詳しく知りたい方もいるのではないでしょうか。そこで本記事では、ペルチェ素子の特徴や動作原理、主な用途について説明します。基本的な内容からわかりやすく解説しているので、ぜひ参考にしてください。

    ペルチェ素子とは?

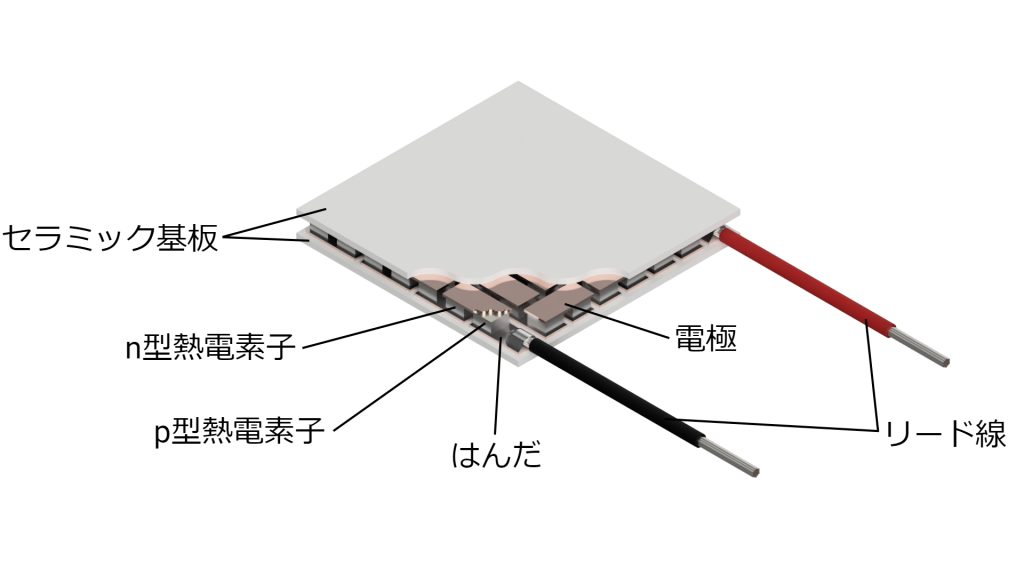

    引用:日本ミック株式会社

    ペルチェ素子は、熱電変換素子とも呼ばれ、電気を使って熱を一方から他方へ伝える素子です。フランスの物理学者、ジャン=シャルル・ペルチェが発明した「ペルチェ効果」を用いることから名付けられています。

    ペルチェ素子は2種類の金属板に半導体をはさんだ板状の装置で、片面が冷却され、その分の熱がもう片面に移動する構造となっています。通常の熱の流れに逆らって強制的に熱を移動させられるため、冷蔵庫や電子機器の冷却装置など、小型の加熱・冷却システムに幅広く活用されています。

    ペルチェ素子の原理

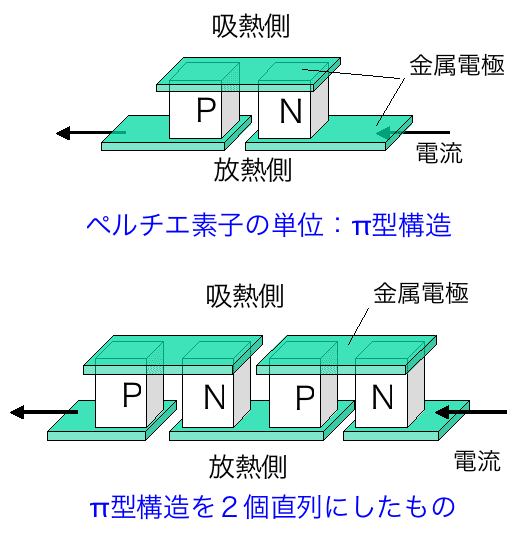

    引用:小松製作所

    続いて、ペルチェ素子の詳しい構造と原理について解説しましょう。ペルチェ効果は2種類の金属を直列接続して電流を流すと、金属の接合部分で熱の移動が生じる現象として発見されました。そのため、ペルチェ素子も基本的には金属に端子を付けるだけで動作します。しかし現在は、このペルチェ効果を増幅させるため、2枚の金属板の間にP型、N型半導体を挟みこみ、π型の構造としたものが一般的になっています。

    このような構造となっているのは、P型、N型半導体それぞれのエネルギー準位が金属と異なるからです。例えば、N型半導体は金属よりもエネルギー準位が高いため、金属からN型半導体に電子が移動する際は、エネルギーを吸収して金属の温度を下げます。一方、N型半導体から金属に電子が移動する際は、必要なエネルギーが少ないので電子がエネルギーを放出し、金属の温度が上がります。

    同様に、P型半導体は金属よりエネルギー準位が低いので、N型半導体と逆の現象が起きます。つまり金属からP型半導体に電子が移動すると放熱、P型半導体から金属に電子が移動すると吸熱を行います。

    このように、各半導体でペルチェ効果を増幅するよう働くので、半導体を入れると、より効率的に吸熱・放熱を行えます。ちなみに、π型構造となっているのは、効率やコスト面を考慮した結果、最も効率が良いためであり、ほとんどのペルチェ素子はこの構造を採用しています。

    【機電系エンジニア必見!】フリーランス案件掲載中▶

    ペルチェ素子のメリット

    続いて、他の加熱・冷却方式と比べた際の、ペルチェ素子のメリットについて解説します。

    小型・軽量で使いやすい

    ペルチェ素子は金属と半導体を組み合わせるだけで作れるため、小型・軽量の製品が作りやすいのが特徴です。直流電流を流すだけで動作し、特別な電源設備も必要ないので手軽さにも定評があります。さらに、コンプレッサーなどを使った熱交換システムと比べると、運転時の騒音や振動などが発生しないのもメリットです。手軽に加熱・冷却を行いたい場合にはペルチェ素子が最適だといえるでしょう。

    安全性が高く長寿命

    ペルチェ素子は金属と半導体の電気的特性を活用しているため、化学物質などを使う必要がありません。エアコンのように有害なガスが漏洩する心配もないので、安全性が高く環境への悪影響もないのがメリットです。また、機械的な動作を行わないことから、破損などの心配がいらないという特徴もあります。排熱により素子が劣化するため、使用頻度や素子の品質にも影響されますが、ヒートポンプなどと比べると長期間にわたって利用できるでしょう。

    放熱・吸熱を切り替えられる

    ペルチェ効果は可逆的な反応で、電流を逆に流すと熱の移動も逆方向になります。そのため、ペルチェ素子は電流を反転させるだけで、加熱と冷却の両方の用途に使用できます。状況に応じて加熱・冷却を切り替えたい場合なら、ペルチェ素子を使うのが便利です。

    関連記事:  AI(人工知能)の種類一覧|定義や特徴・目的に合わせたシステムの違いをご紹介

    ペルチェ素子のデメリット

    簡単で使いやすいメリットを持つペルチェ素子ですが、その分デメリットも多くあります。ここからは、ペルチェ素子の主なデメリットを紹介します。

    大規模なシステムには向かない

    エアコンのようなヒートポンプ式の熱交換システムでは、冷媒を圧縮・膨張させることで周囲の熱を集め、移動させるため、大規模になるほど効率が良くなる特徴を持っています。一方、ペルチェ素子は電力で熱を移動させるので、規模が大きくなるほど消費電力も大きくなってしまいます。そのため、冷蔵庫のように小さな空間であればペルチェ素子の方が効率的ですが、一定以上の規模で加熱・冷却を行いたい場合は、ペルチェ素子は向いていません。

    放熱管理が大変

    ペルチェ素子を冷却用途で用いる場合、排熱側の放熱管理が大変なのも欠点です。排熱側には冷却分の熱と、電流を流した分の熱が発生するため、ある程度の冷却性能を持たせると、排熱が非常に大きくなります。放熱が不十分で熱がたまってしまうと、冷却効率が低下するだけでなく、ペルチェ素子自体が破損する可能性もあります。

    機電系エンジニア活躍中!フリーランス高単価案件はこちら ▶

    ペルチェ素子の用途

    最後に、ペルチェ素子がどのような所で使われているか紹介しましょう。まず、最も身近で使われているのは冷蔵庫です。家庭用の冷蔵庫はもちろん、ウォーターサーバーやワインセラーなど、小型の冷蔵システムにはほとんどペルチェ素子が使われています。

    また産業用では、電子デバイスの温度管理に数多くのペルチェ素子が使われています。特にICなどの電子部品や監視カメラ、計測用の光学デバイスなどの冷却に用いられることが多く、熱暴走の抑制や検出ノイズの低減に大きな役割を果たしています。他にも医療機器やウェアラブル機器に使われるなど、多岐にわたる用途でペルチェ素子が活用されています。

    関連記事:  突入電流(ラッシュ電流)とは?生じる問題点と解決策を紹介!

    まとめ

    今回は、ペルチェ素子の原理や特徴、用途などを紹介しました。ペルチェ素子は、金属と半導体を組み合わせ、電気を流すことで熱交換を行う素子のことです。構造が簡単で使いやすい反面、ヒートポンプ式などと比べると電力効率は低いので、小型の冷却システムで主に採用されています。欠点も多くあるものの使い勝手のよい素子であり、近年でも多くの製品が販売されているので、使用を検討している場合は性能をより詳しく調べてみて下さい。
